Linha DTS
Ar Condicionado de Painel

Ar Condicionado de Instalação em porta ou lateral no painel

Utilize o resfriamento de circuito fechado em aplicações industriais ou em ambientes externos com as unidades de resfriamento de fácil manuseio da Pfannenberg. O espaçamento amplo das aletas do condensador permite uma operação sem filtros e sem manutenção. As unidades de aço inoxidável têm um revestimento de epóxi em todos os tubos de cobre expostos para complementar os condensadores revestidos eletrostaticamente. Os ventiladores são rotores de curva retrógrada revestidos, com vida útil padrão de 55.000 horas, proporcionando a maior vida útil e o melhor fluxo de ar de sua categoria.

Vantagens da Linha DTS:

  • Gerenciamento ativo do condensado que utiliza um aquecedor PTC que elimina a necessidade de drenagem.
  • Unidades NEMA Tipo 4 / 4X em aço Inoxidável com polimento #3 para repelir sujeira e para facilitar a lavagem.
  • Unidades para uso em ambientes com alta temperatura podem operar em temperaturas de até 60 °C. Ideais para aplicações perto de fornos industriais ou linhas de cozimento.
  • Proteção opcional para proteger o ventilador, se usada em aplicações que necessitem que o painel seja lavado ou com elevado índice de poeira.

Por que escolher a Linha DTS da Pfannenberg?

Economia de Tempo

Sistema patenteado de montagem sem ferramentas permite uma instalação rápida e eficiente que reduz consideravelmente os custos de instalação.

Maior espaçamento entre as aletas

Grande espaçamento das aletas do condensador permite períodos de manutenção mais longos, mesmo sem um revestimento adicional Nano.

Instalação Simples

Grande compatibilidade de corte, o que proporciono a substituição da unidade com o menor trabalho de instalação possível, graças aos sistemas de montagem inteligentes.

Sistema de Evaporação da Condensação

O modo de resfriamento é iniciado automaticamente quando a temperatura do painel é excedida. O evaporador de condensação só é ativado quando necessário para otimizar ao máximo o consumo de energia.

Ar Condicionado de Painel Linha DTS

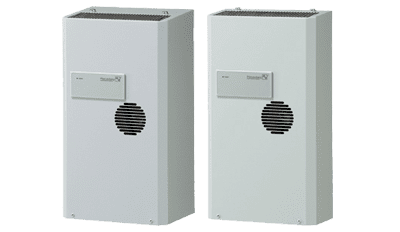

DTS 4031 – 4041


560 – 915 Watt
Tamanho compacto ideal para pequenos painéis ou para climatização direcionada de pontos quentes em painéis de controle maiores

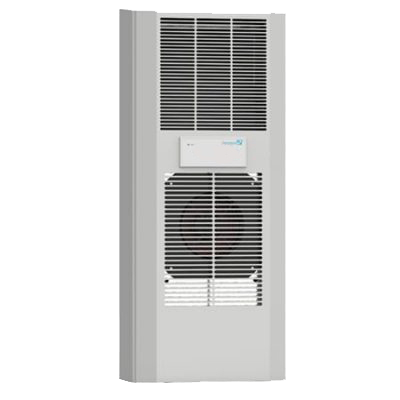

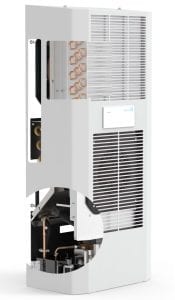

DTS 4201C


1000 Watt
Produzido no Brasil com tecnologia alemã.
Utiliza um longo fluxo de ar interno para transfeir o calor acima dos componentes e fornecer ar frio na parte inferior do painel.

DTS 4301C


1550 Watt
Produzido no Brasil com tecnologia alemã.  Tamanho compatível com o DTS 4201C.
Todas as características que você precisa para climatizar de maneira eficiente o seu painel.

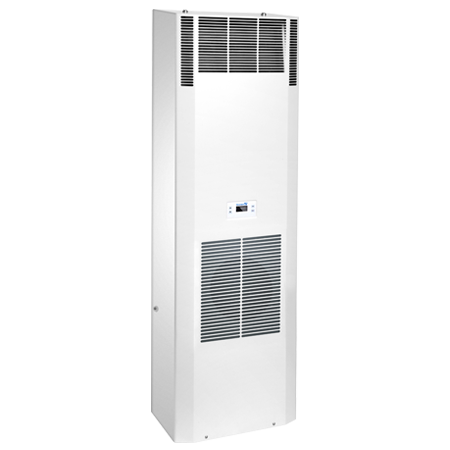

DTS 4541


2650 Watt
Adequado para painéis com maior dissipação e diversas aplicações.

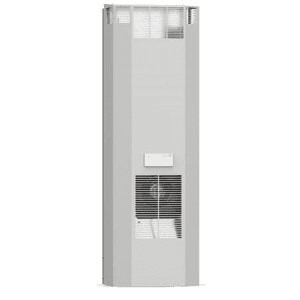

DTS 6801


4000 Watt
Utiliza um longo fluxo de ar interno para transfeir o calor acima dos componentes e fornecer ar frio na parte inferior do painel. Recomendado para grandes painéis com elevada dissipação de calor.

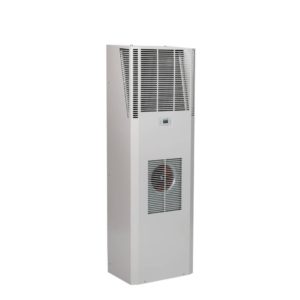

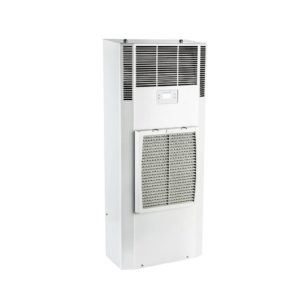

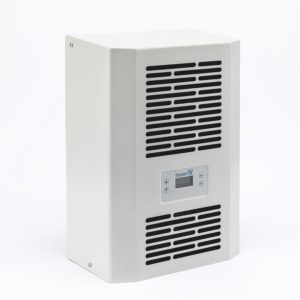

Linha DTS 3000


320-6385 Watt
Linha completa de resfriadores em diferentes potências de refrigeração. Todos os modelos disponíveis em versão para uso outdoor ou para aplicações onde o painel precisa ser lavado.

Proteção eficiente para os componentes eletrônicos

Garanta uma climatização de circuito fechado em aplicações industriais ou externas resistentes com as unidades Pfannenberg.

Acesso Fácil ao Painel de Controle

Componentes eletrônicos facilmente acessíveis graças à estrutura da unidade.

Design compacto

Design compacto que oferece alta capacidade de resfriamento para painéis de até 300 mm de largura.

Estrutura robusta

Chapa de aço galvanizado revestido a pó ou em aço inoxidável projetada para diferentes tipos de aplicação. Pode ser facilmente pintado para combinar com painéis customizados de máquinas.

Baixa manutenção, Sem Troca de Filtros

O espaçamento das aletas é menos suscetível ao entupimento de sujeira, o que pode fazer com que a unidade trabalhe mais e dificultar sua eficiência.

Conexão de energia com tomada

Feita para dar acesso à unidade sem ter que desmontar o equipamento.

Certificação de Consumo de Energia Eficiente ERP

Como parte do Protocolo de Kyoto para reduzir as emissões de monóxido de carbono, a Diretiva Européia de Produtos Relacionados à Energia (ERP) inclui uma classificação de eficiência para os ventiladores. A Pfannenberg utiliza com orgulho componentes que aderem a esses requisitos.

Sem danos ao ambiente

Utiliza gás refrigerante R134a livre de HFC para facilitar eventual necessidade de assistência técnica e minimizar o impacto negativo no meio ambiente.

Proteção de fase

Unidades trifásicas 400/460 VAC protegidas contra fiação de fases.

Performance em ambientes pesados

Unidades da Linha DTS 3000 foram projetadas utilizando compressores de alta temperatura e condensadores maiores. As unidades de uso indoor de NEMA Tipo 12 e unidades para uso outdoor possuem um desempenho muito bom em ambientes que exigem resfriamento com temperatura ambiente máxima de 55 ° C.  Também disponível em algumas versões para temperatura máxima de 60° C.

Proteção contra sobre-carga térmica

Motores do compressor e do ventilador equipados com interruptores de temperatura integrados para desligar a unidade em caso de temperatura excessiva. Isso aumenta a vida útil do compressor, evitando picos de sobrecarga térmica.

Ventilador do exaustor direcionado para parte posterior

Proporciona alto fluxo de ar com um ventilador de rolamento único de longa duração. Supera os típicos ventiladores de dois rolamentos com quase o dobro da vida útil.

Proteção contra sobrecarga de pressão

O interruptor de corte de alta pressão garante a segurança desligando o compressor em caso de pressão excessiva no circuito de refrigeração.

Proteção Anti-corrosão

Unidades para uso outdoor ou laváveis possuem um revestimento especial em tubos e bobinas no lado ambiente da unidade para fornecer proteção máxima contra água salgada, gás ácido e outras substâncias corrosivas.

Válvula de Expansão Térmica

Regula o fluxo do gás refrigerante com base na demanda térmica para um desempenho eficiente em toda a faixa de temperatura operacional.

Gestão ativa da condensação

A condensação é um subproduto natural da refrigeração. A bandeja de coleta de condensado aquecida evita isso, eliminando assim a necessidade de tubos de drenagem e baldes. Para economizar energia, este aquecedor só é ativado quando necessário.

Proteção contra ambientes agressivos

Nossa unidade é projetada para se proteger em ambientes pesados com a necessidade de equipamentos do tipo NEMA 3R, 4 e 4X.

Arruelas externas para elevação e Transporte

Instalação facilitada com as hastes externas para fácil elevação do equipamento no momento da instalação no painel.
