Coluna Luminosa

BR 50

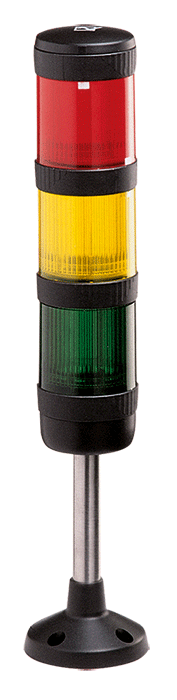

BR 50 Signal Tower

As Colunas Luminosas Pfannenberg da Linha BR 50 fornecem indicação visual para status, alerta e alarme, bem como aviso sonoro da condição de operação da máquina ou status do processo. A estrutura dos componentes é de fácil montagem e comporta até 5 módulos intercambiáveis. Disponível com luz do tipo LED ou lâmpadas incandescentes para operação contínua ou intermitente, ou em xenon do tipo flash de alta visibilidade. O módulo sonoro (opcional) suporta sinais de alarme para complementar sinalização luminosa que pode passar despercebida.

As Torres Luminosas são geralmente instaladas em painéis elétricos de controle eletrônico ou diretamente nas máquinas. Como possui várias opções de montagem, seu uso é muito versátil.

As Torres Luminosas BR 50 da Pfannenberg são a opção de sinalização inteligente para indicação de status de maquinário, monitoramento automatizado de processo, alarmes e muitos outros requisitos.

Características da BR 50:

  • Design modular com estrutura robusta para uso em ambientes internos e externos e  em condições difíceis.
  • Nível de proteção IP 54 (opcional IP 65).
  • Módulo monitorado para maior segurança com lâmpadas LED separadas. Se um fileira de LED falhar, o contato de alarme é ativado e a segunda fileira se acende.
  • Resistente à choques e vibrações (LED ou Xenon)
  • Certificação UL

Especificações Técnicas – BR 50

Dados Técnicos
BR 50 COLUNAS LUMINOSASLUZ CONTÍNUALUZ PISCANTE 1.5 HzLUZ FLASHMÓDULO SONORO
QTDE TOTAL DE MÓDULOSMax. 5 (sequencia e cores customizadas)
FONTE DE LUZLâmpada BA15d or LEDLuz xenon-
POTÊNCIA LUMINOSA POR MÓDULO7 W (bulb) 15-40 mA175 mA
POTÊNCIA LUMINOSA COM 5 MÓDULOS5 W (bulb)
ENERGIA DO FLASH-0.6 J (230 V AC)
1 J ( 24 V DC)
-
NÍVEL DE PRESSÃO SONORA-85 dB (A)
TONS DE ALARME-7
CONSUMO DE CORRENTE NOMINAL230 V AC 35 mA (bulb)
15 mA (LED)
35 mA (bulb) 10.5 mA15 mA
INTERVALO DE OPERAÇÃO-15% ... +10%-10% ... +15%-15% ... +10%
24 V DC300 mA (bulb)
30 mA (LED)
250 mA (bulb)
30 mA (LED)
AC/DC: 100 mA12 mA
INTERVALO DE OPERAÇÃO-15% ... +20%10 - 30 VAC: 10 - 27
DC: 10 - 30
-15% ... +20%
TEMPERATURA DE OPERAÇÃO-25 °C ... +50 °C (Lâmpada)
-30 °C ... +60 °C (LED)
-10% ... +45%
NÍVEL DE PROTEÇÃO DE ACORDO COM A EN 60529IP 54IP 43
VIDA ÚTIL DA FONTE DE LUZApprox. 1,500 hrs (Lâmpada)
Approx. 50,000 hrs (LED)
Intensidade da emissão da luz em 70% após 8.000.000 de flashes-
MATERIAL DAS LENTESPolicarbonato (PC), resistente aos raios UV-
MATERIAL DA BASEAcrilonitrila-butadieno-estireno (ABS)
Modelos BR 50
BR 50 SERIES SIGNAL TOWERSVOLTAGECOLORPART NUMBER
BR50-BC BASE MODULEAllBlack28250010000
BR50-CL CONTINUOUS LIGHT MODULEAllRed28250040050
Yellow28250040030
Amber28250040040
Green28250040060
Blue28250040070
Clear28250040010
BR50-FL FLASHING STROBE LIGHT MODULE24 VAC/VDCRed28250078050
Yellow28250078030
Amber28250078040
115 VACRed28250071650
BR50-L (Ba15d Bayonet style filament bulb)24 VAC/VDCClear28213000000
BR50 MULTI-LED Ba15d24 VAC/VDCClear (standard)28213000006
Yellow (standard plus)28213000007
Yellow (standard)28213000008
Red (standard plus)28213000009
Red (standard)28213000010
Green (standard)28213000011
Blue (standard)28213000012
115 VACClear28213000022
BR50-SM SOUNDER MODULE24 VDCBlack28250088000
115 VACBlack28250081600
Acessórios
BR 50 SERIES SIGNAL TOWERSTUBE LENGHTPART NUMBER
BR50-S MOUNTING TUBE WITH PLASTIC STAND (plinth)100 mm28250150010
BR50-T MOUNTING TUBE WITH PLASTIC STAND (plinth)100 mm28250160010
BR50-BG BASE GASKET28250210000
BR50-MG MODULE GASKET (o-ring) for achieving IP 65 protection28250220000
BR50-TG TUBE GASKET (o-ring) for achieving IP 65 protection at tube entry into base28250230000
Fichas Técnicas & Downloads
MANUAL
DATA SHEET
INFORMATION PANEL
MODEL BR50-SM
MODEL BR50 TUBE 100
MODEL BR50 TUBE 250
MODEL BR50 STAND 250

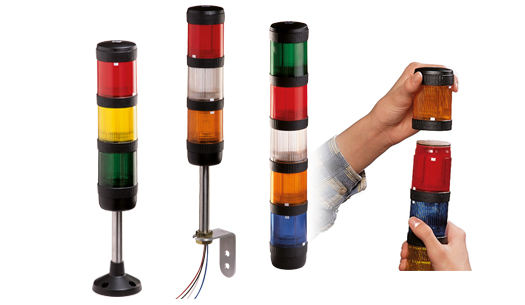

Colunas Luminosas BR 50

A escolha robusta para Indicação de status para a Indústria manufatureira

Design elegante

Diâmetro de 54 mm que oferece uma excelente visibilidade.

Estrutura Modular

Design modular com 6 cores diferentes e 4 métodos de montagem para uma combinaçao infinita de montagem.

Visual

Amplificação e propagação da luz graças aos prismas internos da lente de policarbonato à prova de impacto, resistente ao calor e à prova de poeira.

Nível de proteção IP 54 / IP 65

Versão para uso em ambientes internos padrão pode ser facilmente modificada para uso em aplicações externas e requisitos de lavagem com anéis de proteção adicional de fácil instalação.

Opção de montagem versátil

Base tubular ou de fixação direta.

Módulo de auto-monitoramento

O monitoramento integrado de falhas funcionais com matriz de LED redundante e relé de contato seco suporta a troca automática para LEDs secundários e a notificação remota de falhas.

Módulo AS-I BUS

Integração simples com a interface AS-i e o sistema BUS para até 4 estágios ou 62 conexões master/slave.

Estrutura estável

Componentes mecânicos e eletrônicos desacoplados formando uma estrutura mais estável e menos sensível à vibração.
