Marine Vienney

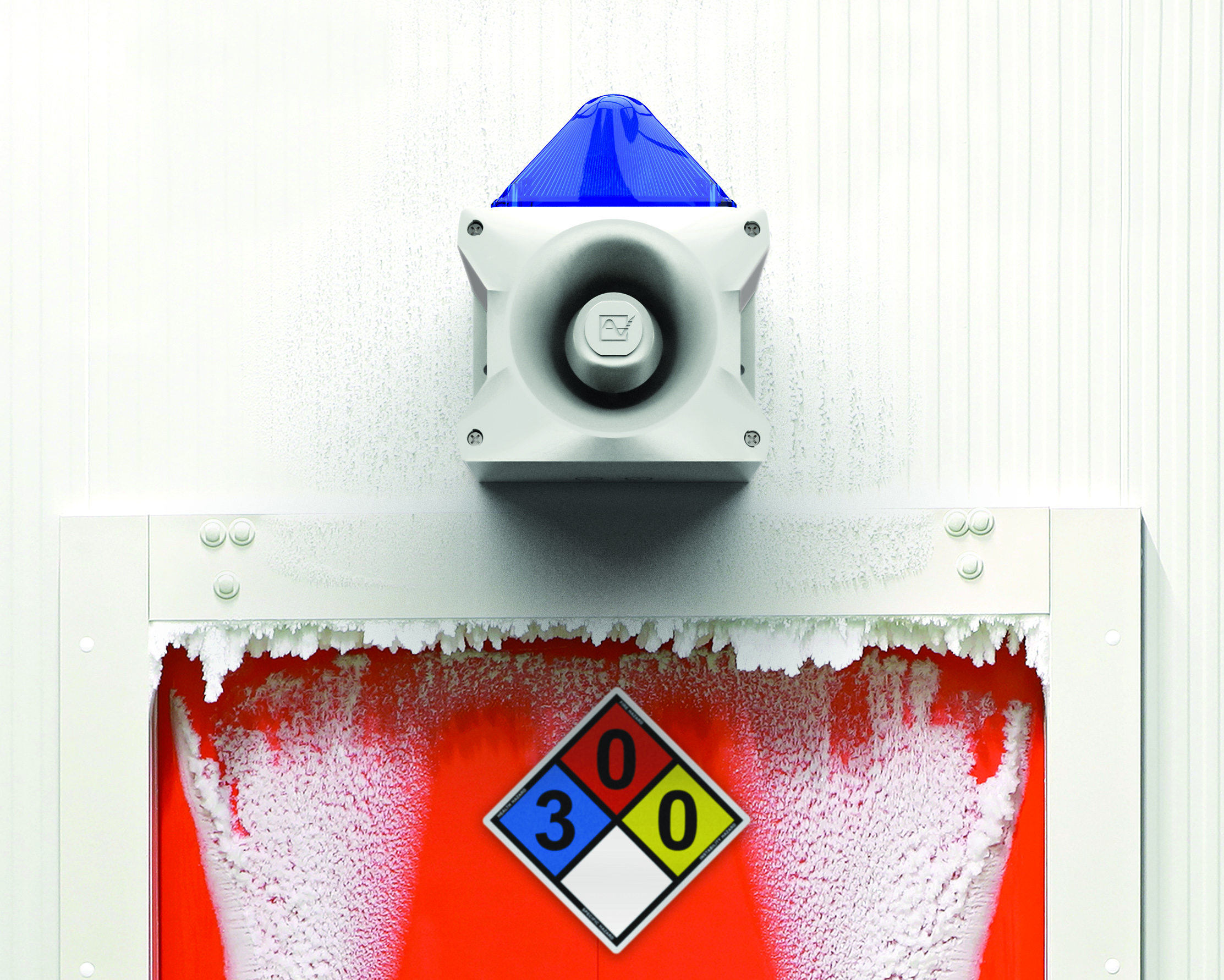

Sinalização permanente para detecção de gás com as Sirenes PATROL

/em /por



Detectores de gases tóxicos, inflamáveis ​​ou asfixiantes são cruciais para proteger a vida humana em meio a situações perigosas. Esses sensores podem ser usados ​​para controlar a ventilação para dissipar gases tóxicos e combustíveis ou para alertar o pessoal quando o acúmulo de gás se torna excessivo e potencialmente perigoso. Logo, como resultado, eles podem ser dispositivos essenciais para salvarem vidas. Do outro lado, a incapacidade de implementar sistemas apropriados, pode também levar a ferimentos ou até a morte em um curto espaço de tempo.

No entanto, os alarmes normalmente não estão incluídos nos sistemas de detecção de gás e, portanto,  alarmes separados devem ser selecionados e instalados como parte do sistema de detecção a fim de garantir a segurança dos funcionários e a conscientização dos perigos em todos os momentos. Como resultado das rigorosas demandas desse tipo de aplicação, os dispositivos de sinalização para esses alarmes críticos devem atuar mesmo sob condições adversas.

Uma grande variedade de indústrias lida com a ameaça de vazamentos de gases tóxicos. A amônia, por exemplo, pode ser encontrada em usinas elétricas, no processo de produção de alimentos e bebidas e na fabricação e armazenamento de produtos químicos.

As Sirenes de alta performance da Pfannenberg da Linha PATROL® são compatíveis todos os sistemas de detecção de gases (NH3, CO2, R22, CH4, CL2, dentre outras) e são ideais para avisar o pessoal de uma evacuação quando há presença de gases perigosos.

Com sua moderna tecnologia, sem peças móveis, ampla faixa de temperatura de operação, material anti-chamas e estrutura à prova de vibrações, os dispositivos de sinalização audiovisual são a escolha confiável para proteger vidas e ambientes industriais.

As Sirenes com luz oferecem um nível elevado de sinalização e, portanto, maior segurança pois combinam alarmes visuais e sonoros. Esses dispositivos são especialmente adequados para ambientes com altos níveis de ruído ambiente ou quando o uso de proteção auditiva pode prejudicar a eficácia de uma sonda.

As sirenes Pfannenberg com luz integrada PATROL® foram projetas de maneira integrada já com luz  ao contrário de outros dispositivos do mercado simplesmente combinam uma sirene com uma luz acesa. Essa integração torna a instalação da PATROL® mais segura e simples, além de garantir uma operação adequada, independentemente das condições no local.



Marine Vienney

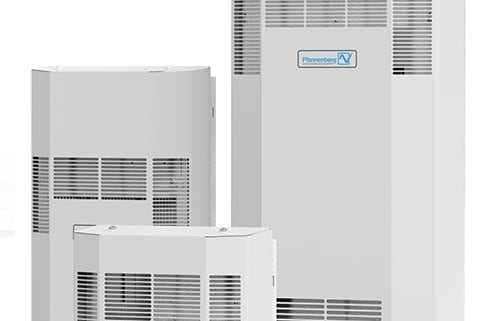

Tecnologia de Climatização Parte 2: Trocador de Calor Ar/ Ar

/em , , , /por

Uma climatização a ciclo fechado com Trocadores de Calor Ar/ Ar é recomendada quando é necessária a separação completa do ar entre o painel elétrico e o meio ambiente e quando a temperatura no interior do painel a ser resfriado pode ser maior que a do próprio ambiente.

Como saber se um Trocador de Calor Ar/ Ar é o produto certo para minha aplicação?

  • Se a temperatura ambiente for menor do que a temperatura desejada no interior do painel.
  • Se for necessária uma separação total entre o ar ambiente e o ar dentro do painel.

Dimensionando corretamente um Trocador de calor Ar/ Ar

Para dimensionar adequadamente um Trocador de calor Ar/ Ar você precisa conhecer:

  • A capacidade de refrigeração necessária em Watts;
  • O aumento da temperatura que se deseja atingir em relação à temperatura ambiente;
  • As dimensões (em cm) do painel elétrico e do próprio trocador de calor.

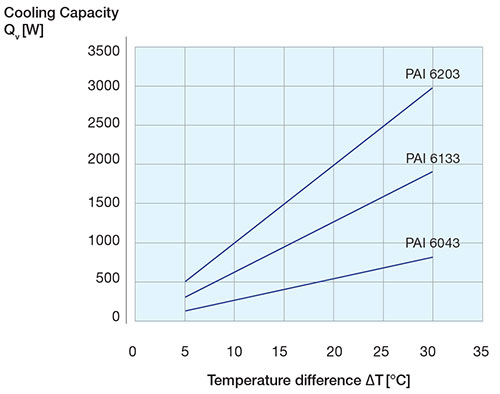

Utilizando as curvas de performance para dimensionar os Trocadores de Calor Ar/ Ar:

  • A Pfannenberg utiliza a unidade de Watts de calor que o equipamento pode remover por diferença de temperatura em °C.
  • Os clientes devem utilizar as temperaturas da própria aplicação para determinar a capacidade de refrigeração adequada do sistema.


Informações importantes quando se utiliza um Trocador de Calor Ar/ Ar:

  • A temperatura máxima ambiente de operação é 35°C e a temperatura interna máxima que o sistema pode tirar é 45°C.
  • Pode ser usado quando a diferença de temperatura é  de 10°C.
  • Se você aplicar esta diferença de temperatura para a classificação do Trocador de Calor Ar/ Ar, você obterá a quantidade total de calor que pode ser removido de dentro do painel.
  • Um Trocador de Calor de 100 W/ °C pode remover 1000 Watts (100 x 10) de calor sob estas condições.

Climatizar painéis com um sistema a ciclo fechado (Closed Loop) com Trocadores de calor Ar/ Ar é a solução de refrigeração mais eficiente, uma vez que usa o prórpio ar ambiente para o controle da temperatura do painel!

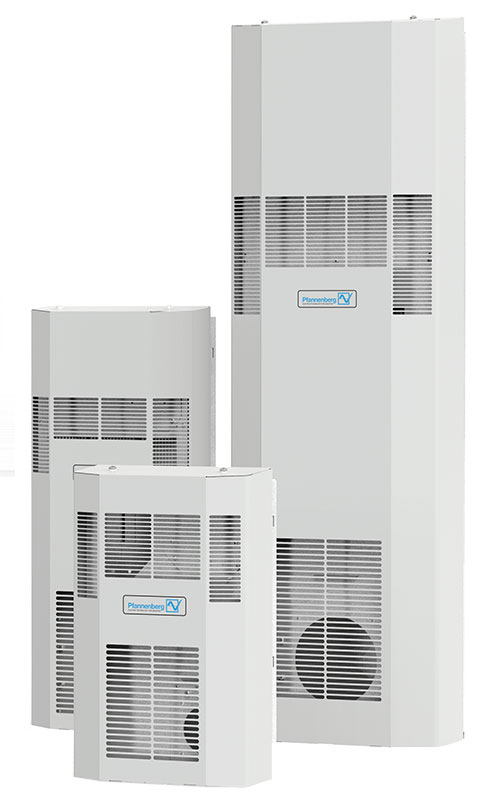

Os Trocadores de Calor Ar/ Ar εCool da Pfannenberg promovem um uso eficiente de energia. Sua instalação e manutenção requerem muito menos tempo em comparação com outras soluções de gerenciamento térmico a ciclo fechado

Clique aqui para ler a PARTE 1 da Série “Tecnologia de Climatização” com Ventiladores de Filtro.

Clique aqui para ler a PARTE 3 da Série “Tecnologia de Climatização” com Ar Condicionados de Painel.

Clique aqui para ler a PARTE 4 da Série “Tecnologia de Climatização” com Trocador de Calor Ar/ Água e Chillers.

Marine Vienney

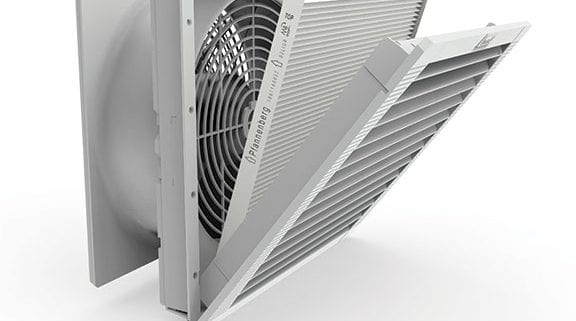

Tecnologia de Climatização Parte 1: Ventilador com Filtro

/em , , , /por

Se a instalação for em um ambiente limpo, não perigoso e com uma temperatura ambiente externa ao painel aceitável, um sistema simples de climatização de ar forçado com um Ventilador com Filtro e utilizando ar ambiente costuma ser adequado. Combinado com uma Grelha Exaustora com filtro, tais dispositivos geralmente satisfazem as necessidades de remoção de calor de dentro de um painel em muitas aplicações.

Como saber se um ventilador com filtro é a melhor solução para minha aplicação?

  • Se o aumento de temperatura no interior do painel pode ser mais elevada do que a temperatura do ambiente;
  • Se múltiplas configurações são necessárias. Ventiladores com Filtro podem ser utilizados em vários pontos dentro de painéis elétricos bem complexos.

Entendendo melhor o fluxo de ar  (CFM)

CFM = Cubic Feet per Minute, ou seja, se trata do fluxo de ar medido em pés cúbicos por minuto. No Brasil, como usamos o sistema métrico, a medida do fluxo de ar é feita em m3/ minuto.

Logo, o CMF descreve a taxa de volume de fluxo de ar comprimido. Podemos definir 3 tipos de cálculos de Fluxos de Ar diferentes:

  • CFM1: Fluxo do ventilador somente (sem que o fluxo passe pela grelha com filtro)
  • CFM2: Fluxo de ar do ventilador passando pela grelha com filtro instalada na parte frontal do mesmo
  • CFM3: Fluxo de ar considerando a instalação de um Ventilador com Filtro trabalhando em conjunto com uma grelha exaustora com filtro, ambos equipamentos instalados no painel elétrico.

(Observação: Sempre calcular o fluxo necessário de um ventilador com filtro utilizando o valor do CFM3)

Utilizando Ventiladores com Filtro para climatização de painéis

  • Sempre use o Ventilador com Filtro para jogar o ar ambiente mais fresco para dentro do painel.
  • Uma ligeira pressão positiva acumula-se no interior do painel de modo que apenas ar filtrado pelo Ventilador com Filtro flui para dentro do painel.
  • O ar jogado pra dentro do painel desloca o ar quente que sai através da Grelha Exaustora com filtro.
  • Ao instalar uma combinação de Ventilador com Filtro + Grelha exaustora com filtro, instale o ventilador na parte inferior e a Grelha Exaustora na parte superior do painel elétrico.

Exemplos de Aplicação

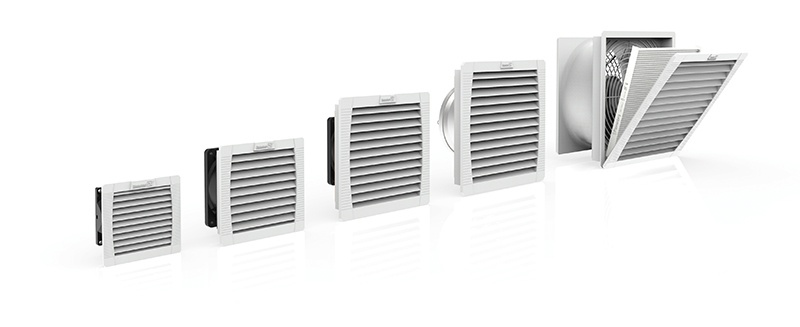

Como uma das alternativas de nossas soluções de climatização de painéis elétricos, os Ventiladores com Filtro Pfannenberg possuem grelhas com persianas modernas que permitem o fluxo de ar máximo, seguram as partículas de sujeira e água, protegem a manta de friltro de danos e que podem ser integradas em diferentes aplicações.

Os Ventiladores com Filtro Pfannenberg são a solução ideal quando a temperatura do ar ambiente é sempre menor do que a temperatura necessária dentro do painel. Isto auxilia a convecção natural do ar e evita pontos quentes nas proximidades dos componentes elétricos.

Com mais de 50 anos de experiência e desenvolvimento contínuo, a Pfannenberg foi a empresa que inventou o primeiro Ventilador com Filtro do mercado. Confie no Original.

Leia também a PARTE 2 da Série “Tecnologia de Climatização” com Trocadores de Calor Ar/Ar.

Leia também a PARTE 3 da Série “Tecnologia de Climatização” com Ar Condicionados de Painel.

Leia também a PARTE 4 da Série “Tecnologia de Climatização” com Trocador de Calor Ar/ Água e Chillers.

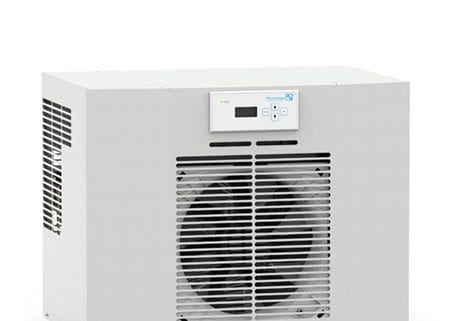

AR CONDICIONADO DE TETO DTT
Marine Vienney

Climatizando com Ar Condicionados de Teto

/em , /por

Menor consumo de energia e espaço com a linha DTT

Um correto dimensionamento térmico é essencial para a regulação da temperatura dentro dos painéis. Nossa série de ar condicionados de teto DTT combina design, desempenho e seu exclusivo sistema patenteado de recolhimento de condensação em um único produto.

Por que escolher os ar condicionados de teto DTT?

Tamanho Compacto
Ideal para painéis com pouco espaço ou linhas de produção mais estreitas que não permitem instalação de um ar condicionado na porta do painel. Além disso, o posicionamento no teto do painel deixa o equipamento mais protegido.

Eficiência energética
Tecnologia com comprovada economia de energia graças aos Micro-Canais (solução ecológica que usa 50% a menos de gás refrigerante que os trocadores normais). O modulo adicional de economia de energia permite a unidade de desligar o motor interno automaticamente quando este não está sendo necessário.

RISCO ZERO de Condensação no interior do painel
Uma das principais características da linha DTT de teto é o sistema patenteado que recolhe toda e qualquer condensação protegendo, dessa forma, os circuitos elétricos no interior do painel. Transferindo a área de ar frio para parte de cima previne a formação de uma área fria sobre os componentes no interior do painel. Uma separação considerável do fluxo de ar e do evaporador bloca a formação de gotículas de condensação. E para completar, a existência de bocais para a saída do ar faz com que seja desnecessária a utilização de mangueiras ou drenos para separar a condensação.

Design Único
Graças ao design único e compacto é possível utilizar menos espaço no painel. Seu baixo consumo energético também contribui para a redução dos custos de energia, hoje tão solicitado pela indústria.

Flexibilidade
Disponível em 3 tamanhos e em 6 potencias de refrigeração diferentes (de 500 W a 4000 W), de acordo com a necessidade de cada painel.

Baixa manutenção

  • Instalação fácil e sem uso de ferramentas, graças ao sistema de fixação com “clicks” do equipamento no painel sem parafusos.
  • Acesso frontal aos componentes internos que permite uma fácil manutenção, quando necessária
  • Troca de filtro sem parafusos e realizada em poucos segundos.

Quer saber mais? Veja nosso site aqui.
